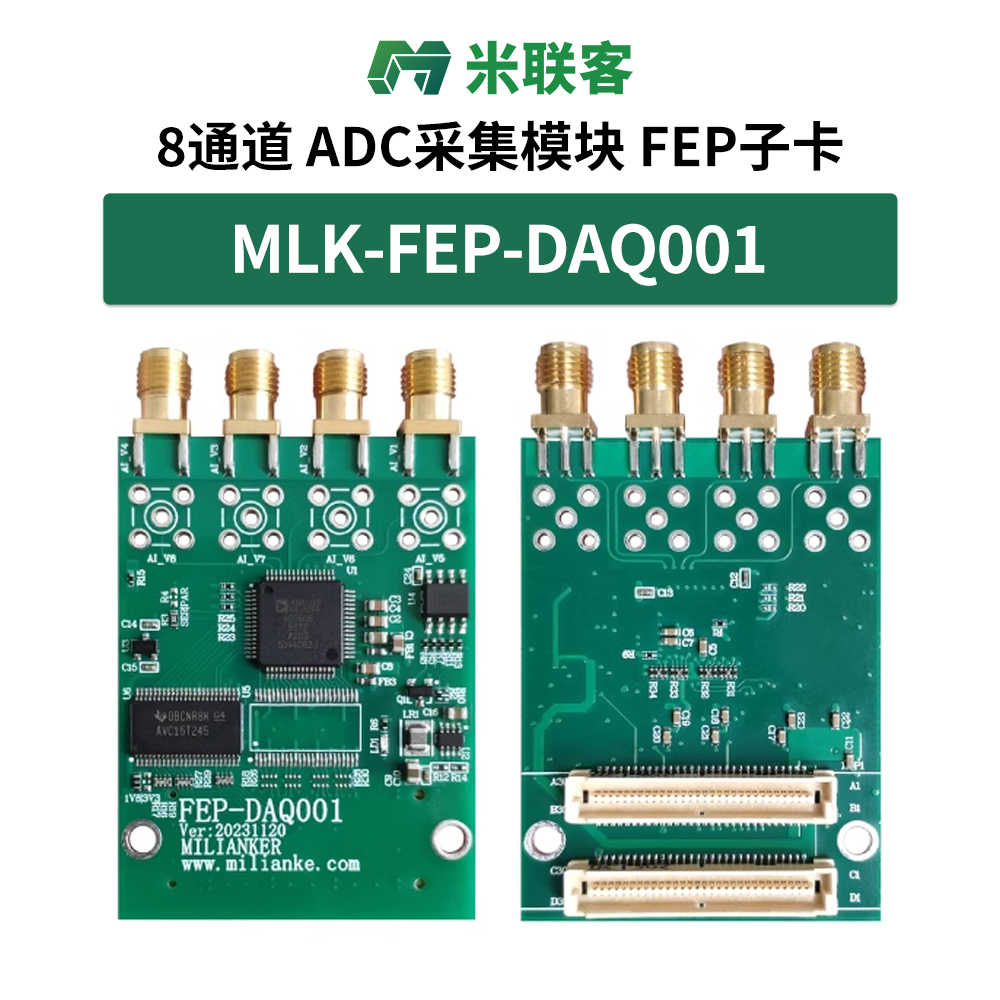

米聯客 FEP擴展子卡

MLK-FEP-DAQ001

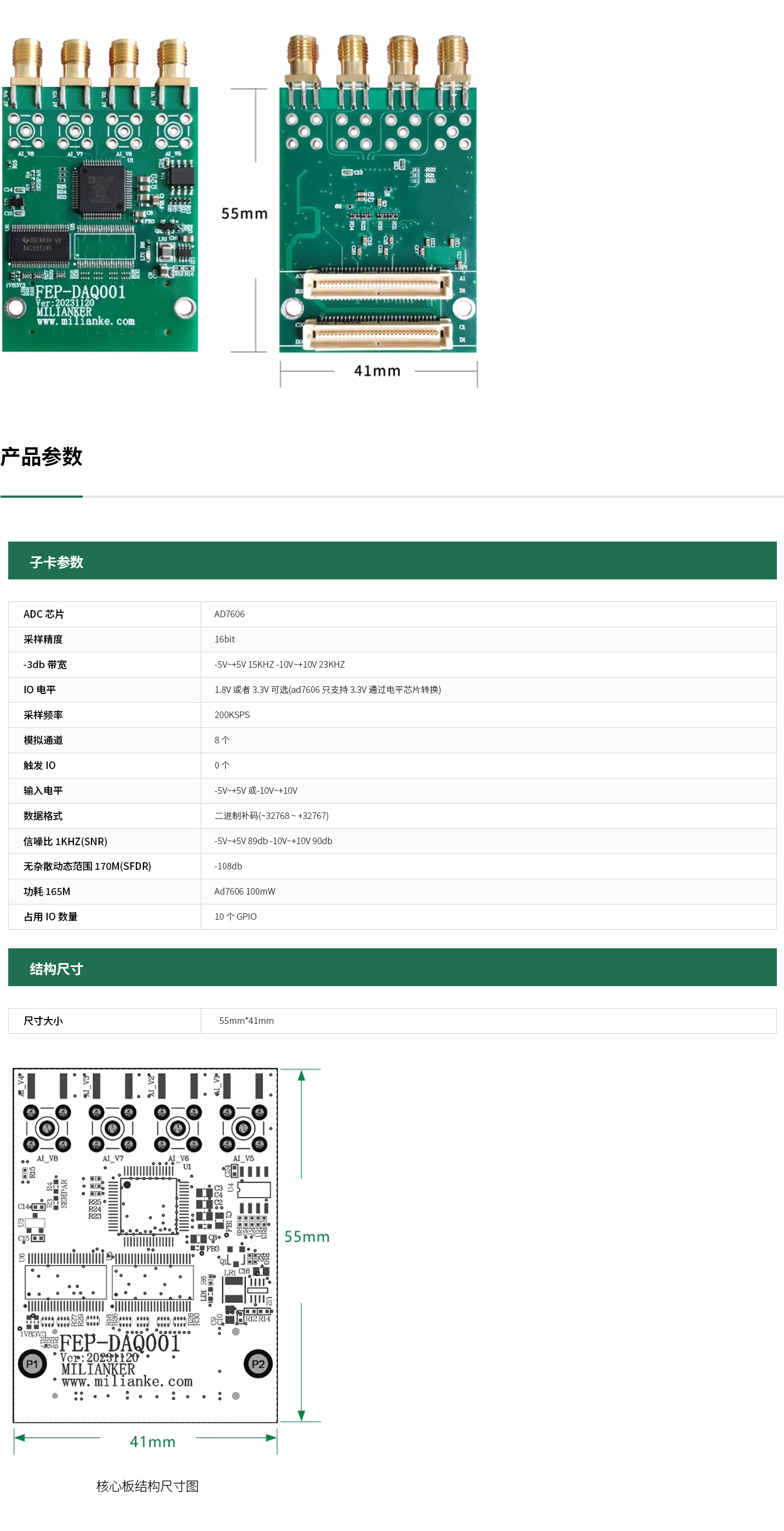

產品概述

FEP-DAQ001-16-200K-8 集成了一顆 AD7606-8 高精度 ADC 芯片，AD760-8 是 16 位 8 通道同步采樣模數數據采集系統(DAS)。AD7606 內置模擬輸入箝位保護、二階抗混疊濾波器、跟蹤保持放大器、16 位電荷再分配逐次逼近型 ADC、靈活的數字濾波器、2.5V 基準電壓源、基準電壓緩沖以及高速串行和并行接口。AD7606 采用 5V 單電源供電，可以處理±10V 和±5V 真雙極性輸入信號，同時所有通道均能以高達 200 kSPS 的吞吐速率采樣。輸入箝位保護電路可以耐受最高達±16.5V 的電壓。無論以何種采樣頻率工作，AD7606 的模擬輸入阻抗均為 1 MΩ。它采用單電源工作方式，具有片內濾波和高輸入阻抗，因此無需驅動運算放大器和外部雙極性電源。AD7606 抗混疊濾波器的 3 dB 截止頻率為 22 kHz；當采樣速率為 200 ksps 時，它具有 40 dB 抗混疊抑制特性。靈活的數字濾器采用引腳驅動，可以改善信噪比(SNR)，并降低 3 dB 帶寬。

FEP-DAQ001-16-200K-8 采用 SPI 通信，實現了同時 8 通道 ADC 同時采集。信號通過 SMA 接口引出，默認焊接 4 路 SMA 接口。
